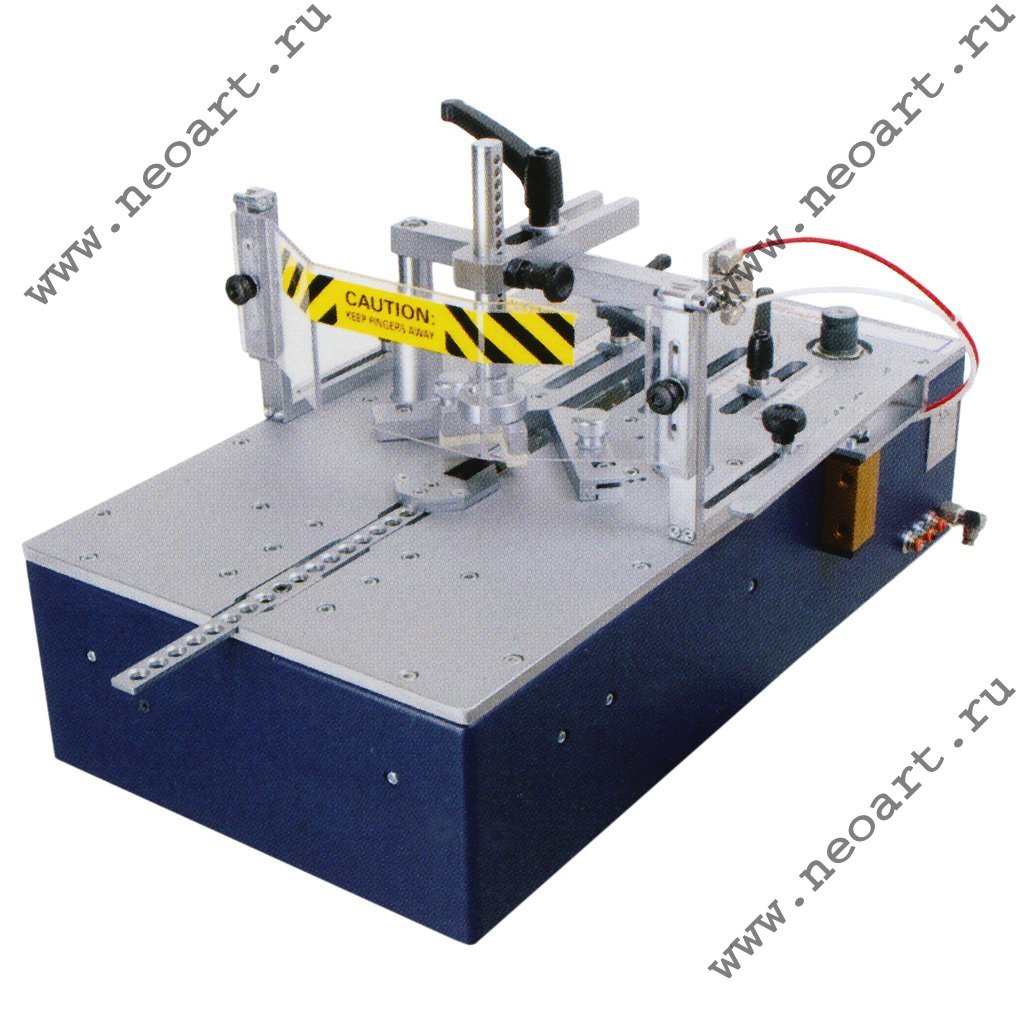

0004 Станок U400 (Minigraf 4) настольный трехпозиционный 125 мм

0004 Станок U400 (Minigraf 4) настольный трехпозиционный 125 мм

Для заказа товара требуется авторизоваться и получить доступ к ценам.

  • Описание
  • Характеристики
  • Комплектация
  • Запчасти
  • Документы

Настольный трехпозиционный станок с пневматическим приводом, предназначен как для багетной мастерской, а в особенности для мелко- и средне-серийного производства.
Одна из самых популярных моделей станков Minigraf.

  • Управляемый ручной пневмо-педалью подвижный механизм подачи V-скоб, который позволяет забивать V-скобы в три позиции скрепления, не сдвигая угол рамы.
  • Двухпозиционная ножная педаль, первое полу-нажатие которой фиксирует угол рамы движением вертикального и горизонтального прижимов (что даёт возможность мастеру заранее проконтролировать качество сборки), а второе – инициирует забивание V-скоб.
  • Стенка-упор регулируется для скрепления много-угольных рам.
  • Усовершенствованный горизонтальный прижим в комплекте.
  • Ширина скрепляемого багета 10 мм – 80 мм (135 мм без горизонтального прижима).

Артикул 0004
Тип привода Пневматический
Тип скоб Power Twist
Максимальная ширина багета 80 мм.
Максимальная высота багета 80 мм.
Тип (напольный, настольный) Настольный
Тип производства Для массового производства
Производительность До 500 рам в день
Производитель Alfamacchine/Италия
Габаритные размеры (ВхШхГ) 350х320х550 мм.
Программное управление Нет
Вес 36 кг.
Тип прижима Пневматический
Гарантийный срок 24 мес.
  • Вертикальный прижим типа «шеврон».
  • Круглый вертикальный прижим для мягкого дерева.
  • Три головки для скоб 7, 10, и 15мм.
  • Шестигранный ключ 5мм для замены головок.
  • Магнит на латунном стержне для удаления скоб или мелких частиц металла из магазина.
  • Инструкция по эксплуатации (англ.)
    Размер файла: 380.1 KB
  • Пневматическая схема станка (англ.)
    Размер файла: 132.9 KB
